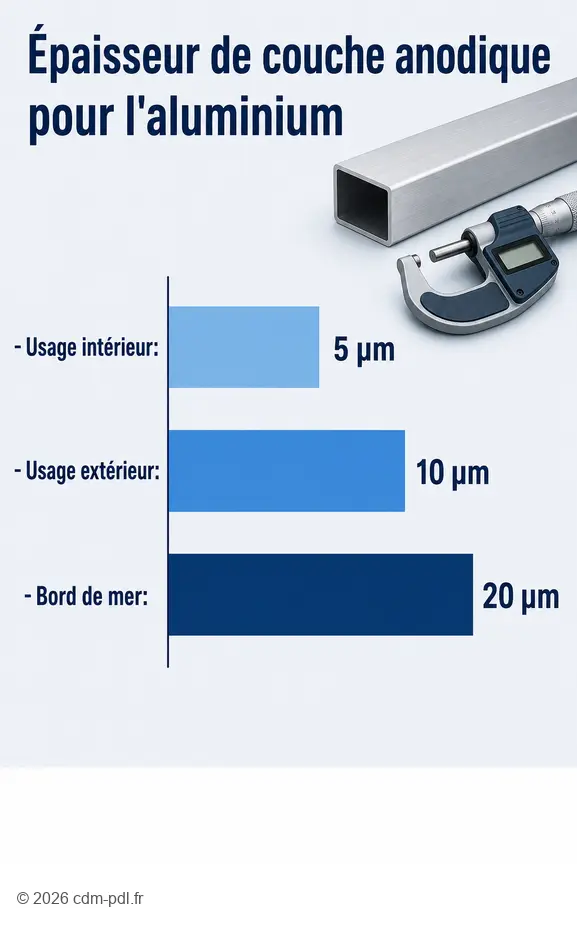

L’anodisation de l’aluminium est un traitement de surface qui crée une couche protectrice, nommée alumine, d’une épaisseur variant de 5 à 50 micromètres. Elle améliore la résistance à l’usure, à la corrosion et à la chaleur du métal, prolongeant ainsi sa durée de vie et permettant des finitions esthétiques spécifiques.
Qu’est-ce que l’anodisation de l’aluminium et pourquoi la réaliser soi-même ?
L’anodisation est un processus d’oxydation anodique, un traitement électrochimique, qui transforme la surface de l’aluminium en une couche d’oxyde d’aluminium pur, ou alumine. Cette couche offre une dureté comparable à celle du corindon, un minéral très résistant. L’objectif est de protéger l’aluminium qui, sans traitement, est sensible à la corrosion et a tendance à ternir à l’air.
Pour un propriétaire qui rénove, l’anodisation maison permet de maîtriser la finition et la durabilité de petites pièces, comme des éléments de portail ou des supports. Si la norme ISO 7599 encadre l’anodisation décorative et l’ISO 10074 l’oxydation anodique dure pour les professionnels, comprendre les principes aide à adapter le processus à ses besoins. Par exemple, une épaisseur de 5 µm est suffisante pour un usage intérieur, tandis que 20 µm sont nécessaires en bord de mer pour une résistance optimale.
Les différents types d’anodisation et leurs applications pour un usage amateur
Il existe plusieurs procédés d’anodisation, dont l’Oxydation Anodique Sulfurique (OAS) est la plus courante et la plus accessible pour un amateur. Elle utilise un bain d’acide sulfurique dilué pour créer la couche d’alumine. L’Oxydation Anodique Dure (OAD) produit des épaisseurs plus importantes pour des applications très exigeantes en résistance, mais elle est plus complexe à réaliser chez soi.
D’autres types existent, comme l’Oxydation Anodique Sulfo-Tartrique (OAST) ou Sulfo-Borique (OASB), qui sont souvent réservées à des usages industriels. L’Oxydation Anodique Chromique (OAC) est, quant à elle, en voie de disparition en raison des réglementations sur le Chrome VI. Pour les bricoleurs, l’OAS reste la voie la plus pratique pour améliorer la protection et l’esthétique de leurs pièces en aluminium.
Quel matériel faut-il pour anodiser l’aluminium chez soi ?
Pour démarrer l’anodisation chez soi, il faut s’équiper d’un minimum de matériel capable de supporter l’acide sulfurique. Une cuve de traitement en matière plastique est une solution courante et économique. L’électrolyte, la solution conductrice nécessaire au processus, peut être préparée à partir d’acide de batterie et d’eau déminéralisée, en visant une concentration d’acide sulfurique de l’ordre de 150 à 200 g/L pour une oxydation anodique sulfurique (OAS) de base.
Un kit d’anodisation peut simplifier l’acquisition du matériel. Il contient généralement un décapant pour la préparation de surface, des électrolytes, une cuve, une plaque et du fil en titane, un thermomètre digital, des gants de protection et un générateur de courant. Depuis le 1er février 2021, le règlement (UE) 2019/1148 limite l’achat de certains produits chimiques aux professionnels, ce qui peut nécessiter de contacter directement les fournisseurs.
Choisir son générateur de courant et réguler la température
Le cœur de l’installation est le générateur de courant, qui doit fournir un courant constant pendant le processus. Pour les petites pièces, un générateur de 0-5 ampères peut suffire. La température du bain d’anodisation est un facteur critique: l’idéal est de la maintenir autour de 19°C. Cependant, avec l’ajout d’un additif spécifique, il est possible d’opérer jusqu’à 27°C, ce qui permet d’obtenir des pores plus larges pour une meilleure coloration et de réduire la tension nécessaire de 16 V à environ 14 V.
Un échangeur thermique, souvent un tube en inox 316L (un acier inoxydable dont la résistance aux chlorures est améliorée par la présence de molybdène), avec circulation d’eau glacée, régule cette température. L’homogénéisation de l’électrolyte avec un agitateur assure une répartition uniforme de la chaleur et des produits chimiques. Ces équipements, bien que non strictement obligatoires pour des tests ponctuels, assurent des résultats plus constants et professionnels.
Comment se passe l’anodisation de l’aluminium étape par étape ?
L’anodisation est un processus en plusieurs phases, de la préparation de la pièce à sa protection finale. Le respect de chaque étape garantit l’efficacité et la durabilité de la couche anodique. La première phase consiste à nettoyer et dégraisser minutieusement l’aluminium afin d’éliminer toute impureté qui pourrait gêner la formation de l’oxyde.
- Préparation de surface: L’aluminium doit être parfaitement propre. Un décapant spécifique est utilisé pour enlever les oxydes naturels et les graisses. Une surface bien préparée assure l’adhésion uniforme de la couche d’anodisation.
- Production de l’oxyde par électrolyse: La pièce en aluminium est immergée dans le bain d’électrolyte (par exemple, acide sulfurique et eau déminéralisée). Elle est connectée au pôle positif (anode) du générateur, tandis qu’une plaque en plomb ou en titane sert de cathode (pôle négatif). Le courant électrique provoque la formation d’une couche d’alumine sur l’aluminium. L’anodisation s’effectue généralement en courant constant, en visant environ 1,5 A par décimètre carré (dm²) de surface à traiter, pendant environ une heure.
- Rinçage: Après l’électrolyse, la pièce subit un double rinçage à l’eau déminéralisée pour éliminer tout résidu d’acide et préparer la surface pour les étapes suivantes. Ce rinçage évite la contamination des bains de coloration ou de colmatage.
- Coloration (optionnel): Si une coloration est souhaitée, la pièce est ensuite immergée dans un bain de colorant spécifique. Ce bain est typiquement dosé à 6 grammes par litre, maintenu à une température de 50°C et un pH de 5,2, pour une durée d’environ 4 minutes. La pureté de l’aluminium peut influencer l’intensité de la couleur finale.
- Colmatage: C’est l’étape finale qui stabilise la couche d’oxyde et la rend étanche. La pièce est immergée pendant environ une heure dans un bain d’eau déminéralisée porté à ébullition, avec un additif. Ce processus ferme les pores de l’alumine, protégeant ainsi la pièce et fixant les pigments de couleur si une coloration a été réalisée.
Pour certains projets, comme l’application future d’une peinture, la couche d’anodisation peut rester non colmatée. Dans ce cas, les pores ouverts servent de base d’accroche mécanique, améliorant l’adhérence de la peinture. C’est une nuance importante qui peut éviter une étape inutile si l’objectif final n’est pas une finition décorative autonome.
Comment colorer et protéger l’aluminium après anodisation ?

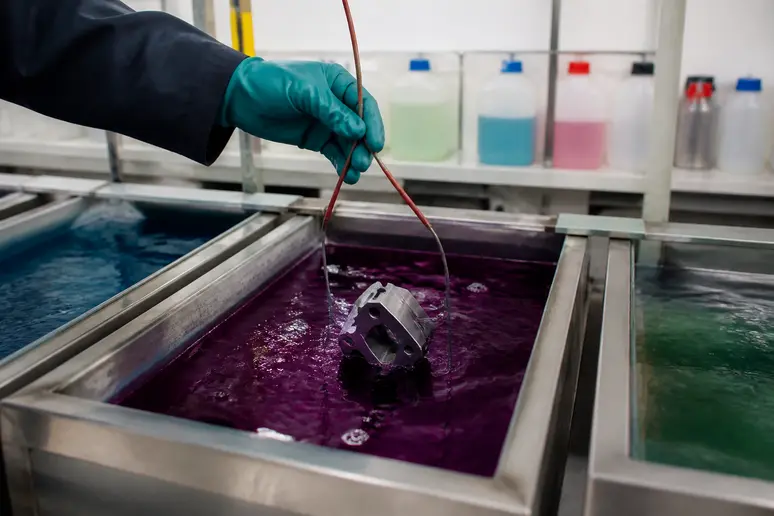

Une fois la couche d’alumine formée sur l’aluminium, il est possible de la colorer pour des raisons esthétiques. La coloration se fait par immersion de la pièce dans un bain de colorant spécifique. Il faut un bain dosé à environ 6 grammes par litre, chauffé à 50°C et maintenu à un pH de 5,2. La durée d’immersion est d’environ 4 minutes, mais la pureté de l’aluminium utilisé peut influencer l’intensité et l’uniformité de la couleur obtenue.
Après la coloration et un nouveau rinçage, l’étape du colmatage scelle la couche d’anodisation. Le colmatage consiste à immerger la pièce pendant environ une heure dans un bain d’eau déminéralisée portée à ébullition, souvent avec un additif spécifique. Cette action ferme les pores de l’alumine, rendant la couche protectrice étanche et fixant durablement les pigments de couleur. Sans colmatage, la couche reste poreuse et les pigments peuvent s’altérer ou se délaver.
Cependant, un colmatage complet n’est pas toujours le choix le plus adapté. Si l’objectif est d’appliquer ultérieurement une peinture sur l’aluminium anodisé, il est préférable de ne pas colmater la couche d’alumine. Les pores ouverts de la couche anodisée offriront une meilleure accroche mécanique pour la peinture, ce qui garantira une adhérence plus solide et durable. Opter pour le colmatage complet par habitude serait donc ici une erreur, rendant la surface moins propice à une bonne accroche de peinture.
Quels sont les risques et les précautions à prendre pour l’anodisation maison ?
Manipuler des produits chimiques et de l’électricité demande une vigilance particulière lors de l’anodisation. L’utilisation d’acide sulfurique, même dilué comme l’acide de batterie, requiert le port de gants de protection résistants, de lunettes de sécurité et de vêtements couvrants. Travaillez dans un espace bien ventilé pour éviter l’inhalation de vapeurs. Assurez-vous que le circuit électrique est bien isolé et que toutes les connexions sont sûres pour prévenir les chocs électriques.
Au-delà des risques immédiats, l’exposition professionnelle liée à la production primaire d’aluminium (par fusion primaire) a été classée en 1987 par le Centre International de Recherche contre le Cancer (CIRC) comme cancérigène certain pour l’homme (groupe 1), augmentant le risque de cancers du poumon et de la vessie chez les travailleurs. Bien que l’anodisation amateur ne génère pas les mêmes niveaux d’exposition, elle souligne l’importance des mesures de protection respiratoire.
Enfin, la gestion des déchets issus du processus d’anodisation est une question sérieuse. Les bains d’électrolyte et de coloration usagés, ainsi que l’eau de rinçage, contiennent des produits chimiques. Pour leur classification et leur élimination, référez-vous à la liste officielle des déchets. En France, il s’agit de l’annexe II de l’article R. 541-8 du Code de l’environnement, basée sur la Décision 2000/532/CE, modifiée par la Décision déléguée (UE) n°2025/934 du 5 mars 2025. Ne jetez jamais ces produits dans les égouts ou la nature.
FAQ
L’aluminium anodisé est-il magnétique ?
Non, la plupart des alliages d’aluminium anodisés ne sont pas magnétiques. La couche d’alumine elle-même n’est pas magnétique.
L’anodisation peut-elle être de différentes couleurs ?
Oui, l’anodisation permet d’obtenir différentes couleurs. La couche d’alumine formée par le processus d’électrolyse est poreuse avant le colmatage. Ces pores peuvent absorber des colorants organiques ou inorganiques. Une fois la coloration effectuée par immersion dans un bain de colorant (par exemple, à 6 gr/litre à 50°C pendant 4 minutes), la pièce est colmatée pour fixer la couleur et rendre la surface étanche.
Comment se débarrasser des déchets d’anodisation ?
Les déchets d’anodisation, notamment les bains acides usagés et les eaux de rinçage, doivent être traités comme des déchets dangereux. Leur élimination est encadrée par la réglementation environnementale. En France, il faut consulter la liste officielle des déchets de l’annexe II de l’article R. 541-8 du Code de l’environnement, une réglementation modifiée en dernier lieu par la Décision déléguée (UE) n°2025/934 du 5 mars 2025, pour connaître les filières de collecte et de traitement appropriées. Il est interdit de les rejeter dans l’environnement.
L’aluminium anodisé est-il dangereux pour la santé ?
L’anodisation elle-même ne rend pas l’aluminium plus dangereux pour un usage courant. Cependant, l’exposition professionnelle liée à la production primaire d’aluminium (par fusion primaire) a été classée comme cancérigène certain pour l’homme par le CIRC en 1987. Pour un usage domestique de pièces anodisées, le risque est minime.
Peut-on anodiser tous les alliages d’aluminium ?
Non, tous les alliages d’aluminium ne réagissent pas de la même manière à l’anodisation. La composition de l’alliage influence fortement son aptitude aux traitements de surface. Certains alliages sont plus faciles à anodiser et donnent de meilleurs résultats en termes d’épaisseur et d’uniformité de la couche d’alumine. Pour un résultat optimal, il est recommandé de privilégier les alliages dits « de corroyage » qui sont plus purs, comme le 6060 ou le 6063, plutôt que des alliages de fonderie.
Sources
Informations vérifiées à partir des sources suivantes :
- cancer-environnement.fr
