La règle qui commande tout est simple : le recouvrement d’un bac acier se choisit d’après la pente, puis se complète selon le vent, l’altitude et le mode de fixation. Une couverture en bac acier commence à partir de 5 % à 7 % et les infiltrations apparaissent souvent au chevauchement latéral.
Quel recouvrement prévoir pour une tôle bac acier selon la pente ?

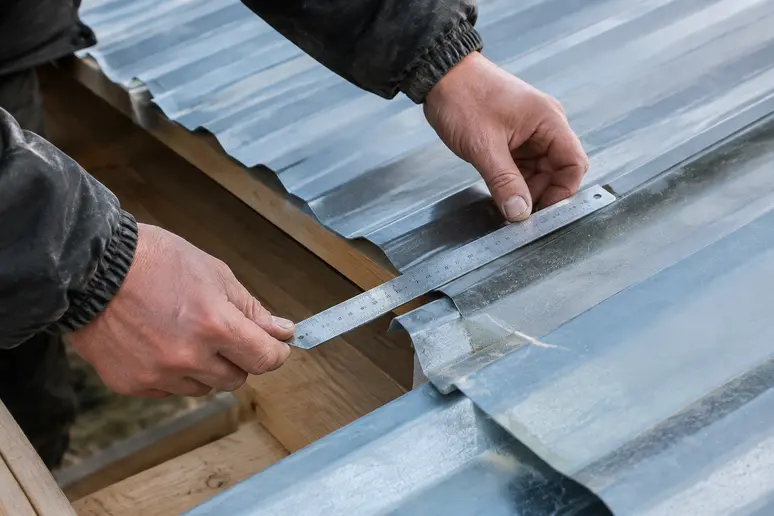

Le DTU 40.35 donne les longueurs minimales de chevauchement à respecter pour que l’eau ne pénètre pas entre deux tôles.
Référence utilisée : DTU 40.35.
| Pente de toiture | Recouvrement longitudinal minimal |
|---|---|
| 5 % à 7 % | 30 cm |
| 7 % à 15 % | 25 cm |
| 15 % à 30 % | 20 cm |
| Supérieure à 45 % | 10 cm |
La pente minimale d’une couverture sèche en bac acier se situe entre 5 % et 7 %. Cette base doit être relevée si le rampant est long ou si la toiture prend davantage le vent, car la vitesse d’écoulement baisse et la jonction travaille plus longtemps sous l’eau.
Les valeurs du tableau portent sur le recouvrement dans le sens de la pente, pas sur le chevauchement d’une onde sur l’autre.
Pourquoi une toiture fuit encore au niveau du recouvrement ?
Une infiltration au recouvrement se manifeste par une trace d’eau le long d’une jonction.
- Raccourcir la jonction dans le sens de l’écoulement laisse l’eau remonter au droit du chevauchement ; le signe typique est une fuite qui apparaît après pluie soutenue ; la correction consiste à reprendre la longueur de recouvrement demandée par la pente réelle, pas par l’impression visuelle du toit.
- Garder une seule nervure quand la toiture est plus sensible ouvre un passage latéral à l’eau poussée par le vent ; la conséquence est une infiltration sur le côté des plaques alors que la partie haute reste sèche ; la correction consiste à passer à deux nervures dès que la pente baisse, en zone exposée ou au-dessus de 900 m.
- Monter les tôles face au vent dominant place le bord libre dans le mauvais sens ; l’eau s’engouffre plus facilement sous la tôle et l’humidité suit le recouvrement ; la correction est de poser les plaques dos au vent dominant pour que le chevauchement soit fermé par le sens de la pluie.
- Visser au mauvais endroit met le perçage dans une zone où l’eau circule ou stagne ; le résultat est une fuite localisée autour de la vis, souvent prise à tort pour un défaut du recouvrement ; la correction est un vissage en sommet d’onde avec rondelle EPDM, c’est-à-dire un caoutchouc d’étanchéité durable.
- Compter sur le mastic pour rattraper une mauvaise géométrie ne corrige ni une onde mal alignée ni un chevauchement insuffisant ; le symptôme est un joint écrasé par endroits et ouvert ailleurs ; la correction est d’abord un recouvrement régulier, puis un cordon adapté seulement dans les cas où il est prescrit.
Comment réussir le recouvrement latéral, le sens de pose et l’étanchéité du joint ?
Le recouvrement latéral se décide avec l’exposition, pas seulement avec la pente. Une seule nervure est admise quand la toiture dépasse 15 % et qu’elle n’est pas soumise à des vents forts ; dans les situations plus contraignantes, deux nervures deviennent la bonne réponse.
Le cas le plus sensible réunit trois facteurs : pente plus faible, vent marqué, ou altitude supérieure à 900 m. Dans cette configuration, deux nervures sont requises et un cordon de mastic polyuréthane ou un joint butyle entre les nervures en contact est prescrit. Le but n’est pas de coller les tôles entre elles, mais de fermer le chemin pris par l’eau poussée sous le recouvrement.
Le sens de pose compte autant que le nombre d’ondes superposées. Poser les tôles dos au vent dominant réduit l’attaque directe sur le bord libre. Ce détail est souvent absent des pages qui vendent les plaques, alors qu’il explique une partie des fuites constatées sur des couvertures pourtant conformes en longueur.
Une seule nervure partout devient inadapté dès que la toiture sort du cas favorable. Sur une pente confortable et hors vent fort, ce montage peut être admis.

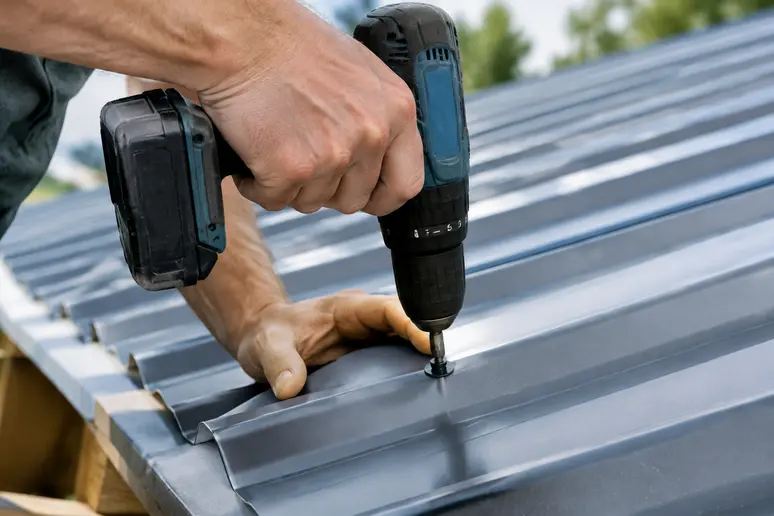

La fixation termine le travail d’étanchéité. Le vissage se fait en sommet d’onde avec une rondelle EPDM, et non dans le creux, afin de garder le point de perçage hors du ruissellement direct.
Une fuite au recouvrement provient d’un mauvais traitement latéral ou d’une vis mal placée.
FAQ
Quel recouvrement pour tôle bac acier sur une pente proche du minimum ?
Sur une toiture proche de la pente minimale, le recouvrement longitudinal doit rester au niveau le plus exigeant de la grille du DTU 40.35. C’est aussi le cas où le recouvrement latéral et le joint entre nervures méritent le plus d’attention.
Combien d’ondes faut-il superposer entre deux bacs acier ?
Le chevauchement latéral peut se limiter à une nervure seulement dans un cas favorable : pente au-dessus du seuil admis et absence de vents forts. En toiture plus exposée, le recouvrement passe à deux nervures.
Faut-il poser un joint entre deux tôles bac acier ?
Le joint n’est pas systématique sur toutes les toitures. Le mastic polyuréthane ou le joint butyle se place entre les nervures en contact quand la configuration rend l’entrée d’eau latérale plus probable, notamment avec une pente basse ou une exposition plus dure.
Pourquoi une toiture bac acier peut-elle fuir alors que le recouvrement semble correct ?
La longueur de recouvrement n’est qu’une partie de l’étanchéité. Une fuite peut venir d’un chevauchement latéral sous-dimensionné, d’un sens de pose défavorable au vent, ou d’une fixation percée au mauvais endroit.
Comment fixer les plaques pour ne pas créer de point d’entrée d’eau ?
La fixation de toiture se fait en sommet d’onde avec une rondelle EPDM. Cette position protège mieux le perçage du ruissellement qu’une vis placée dans le creux du profil.
