Le bon connecteur de charpente se choisit d’abord selon la fonction de l’assemblage, puis selon le niveau d’humidité et le risque de corrosion du métal. Le cas qui change vraiment le choix est simple : en ambiance corrosive, un connecteur peut se dégrader et perdre sa capacité de charge, et en milieu piscine la norme EN 1993-1-4 ne retient que 3 types d’aciers CRC V pour les éléments porteurs.
En résumé :
- Charge reprise : liaison d’angle, appui de solive, ancrage d’un poteau.
- Position de la pièce : intérieur sec, extérieur exposé, local agressif.
- Contact entre métaux : même famille de métal ou couple galvanique, corrosion par contact électrique.
- Présence d’humidité au pied du bois : un poteau posé trop bas reste plus exposé.
- Cohérence avec le calcul : le NF DTU 31.1 s’appuie sur l’Eurocode 5 pour dimensionner la charpente bois.
Quels sont les risques de corrosion pour vos connecteurs métalliques ?
La corrosion d’un connecteur n’est pas qu’un défaut d’aspect. Les connecteurs métalliques, les fixations et les ancrages peuvent se corroder et perdre leur capacité de charge quand l’environnement est corrosif.
C’est le point que beaucoup de pages de vente laissent de côté. Elles décrivent la forme de la pièce, rarement ce qui arrive quand l’assemblage reste humide, reçoit des projections ou combine plusieurs métaux. Or la bonne pièce, mal associée, peut devenir le point faible du montage.
Pourquoi éviter la corrosion galvanique entre métaux différents ?
La corrosion galvanique apparaît quand deux métaux de nature différente se touchent dans un électrolyte corrosif, c’est-à-dire un milieu conducteur chargé d’humidité. Le métal seul ne suffit donc pas à prévoir le risque : c’est le couple galvanique, corrosion par différence de potentiel, qui décide.
Le cas explicitement déconseillé est l’association de fixations en acier au carbone avec des connecteurs en acier inoxydable. Il faut les écarter à cause d’un faible rapport de surface. En pratique, si le connecteur est en inox, la visserie doit rester cohérente avec ce choix au lieu de mélanger les familles au hasard.
Comment protéger les assemblages en milieu agressif ou en piscine ?
Un local agressif impose une sélection plus stricte qu’une pièce intérieure sèche. Pour les éléments porteurs en milieu piscine, la norme EN 1993-1-4 autorise seulement 3 types d’aciers CRC V.
Ce point sert surtout à éviter un mauvais réflexe courant : prendre un connecteur qui convient en atelier ou dans un volume habité et le réutiliser près d’une ambiance chargée en humidité. Le choix populaire, qui consiste à regarder seulement la forme de la pièce, devient inadapté dès que l’air et les condensats attaquent le métal.
Comment choisir le bon connecteur de charpente selon vos projets ?
Le bon connecteur dépend de la manière dont l’effort passe d’une pièce de bois à l’autre. Les connecteurs de charpente sont des composants métalliques destinés à renforcer les liaisons entre éléments en bois et à mieux répartir les charges.
| Critère | Équerre de fixation | Sabot de poutre | Base de poteau |
|---|---|---|---|
| Fonction principale | Renforcer un angle droit | Porter une solive en appui | Ancrer un poteau sur fondation |
| Configuration adaptée | Poutre et poteau ou pièce d’angle | Solivage de plancher ou de plafond | Poteau vertical en pied |
| Rapport à l’humidité | A surveiller si la liaison reste exposée | A surveiller si la zone est mouillée | Maintient le bois surélevé |
| Quand le choisir | Quand il faut fermer une jonction d’angle | Quand la pièce travaille surtout en appui | Quand le pied doit être fixé et décollé du support |
Quelles applications pour les équerres et les sabots de poutre ?

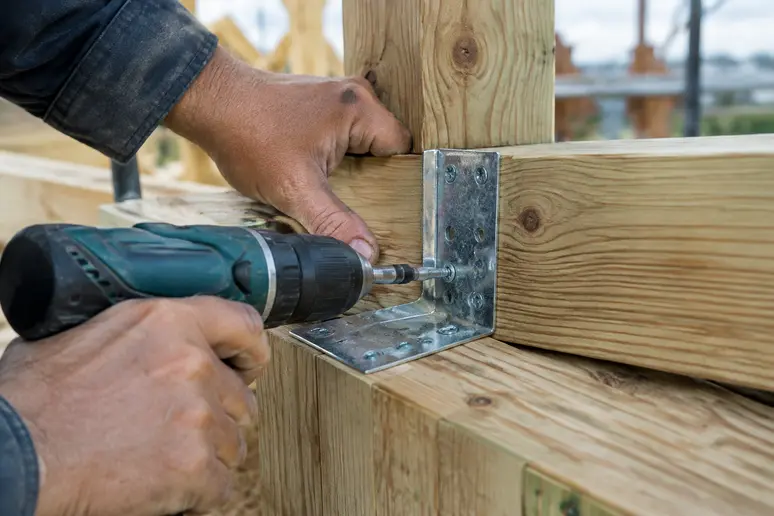

Une équerre sert aux jonctions à angle droit entre poutres et poteaux. Un sabot de poutre, lui, soutient les éléments de solivage et maintient l’ossature là où la pièce porte en appui.
Le doute le plus fréquent se résout vite. Si l’assemblage ferme un angle, l’équerre répond au besoin. Si l’assemblage reçoit une solive de plancher ou de plafond, le sabot correspond mieux à la fonction mécanique. Une équerre ne remplace pas un support d’appui, même si les perçages semblent proches.
Comment bien ancrer les pieds de poteaux ?

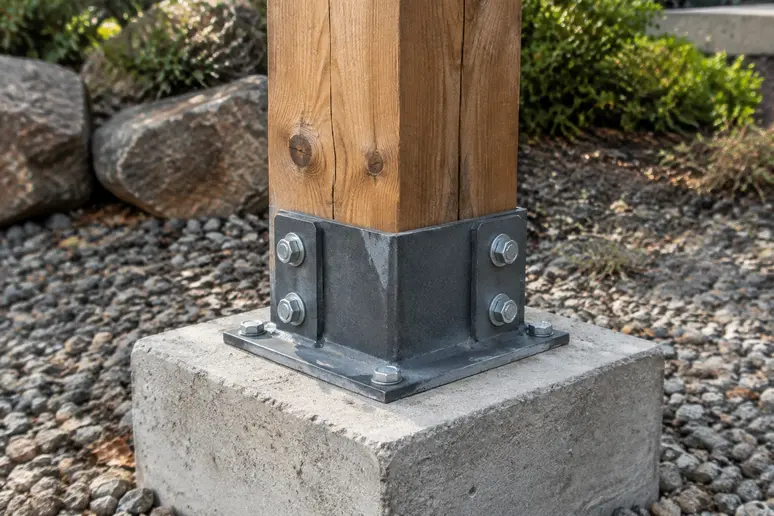

Une base de poteau sert à fixer un poteau vertical sur sa fondation tout en le maintenant surélevé. Cette surélévation protège le pied du bois contre l’humidité au contact du support.
Pour des charges structurelles lourdes, comme une terrasse ou une pergola, il convient d’utiliser les connecteurs métallo-bois, notamment les équerres et les bases de poteaux. Le bon tri se fait donc par emplacement : liaison latérale d’un côté, appui au sol de l’autre.
Dans votre cas, quel connecteur prendre tout de suite ?
Utilisez ce tableau en partant de la situation visible sur le chantier, pas du nom commercial inscrit sur l’emballage. Si deux lignes semblent possibles, retenez celle qui expose le plus le métal à l’humidité ou au contact entre métaux différents.
| Situation concrète | Conduite à tenir |
|---|---|
| Jonction à angle droit entre une poutre et un poteau | Prenez une équerre de fixation |
| Solive reprise par appui dans l’ossature | Choisissez un sabot de poutre |
| Poteau vertical fixe sur une fondation | Installez une base de poteau |
| Terrasse ou pergola avec charges lourdes | Orientez le choix vers un connecteur métallo-bois adapté |
| Connecteur inox prévu avec vis en acier au carbone | Changez la fixation pour éviter ce mélange |
Le cas limite est l’assemblage placé dans une ambiance agressive : la forme du connecteur reste utile, mais la compatibilité des métaux devient alors le critère qui tranche avant le reste.
Quelles normes techniques encadrent les assemblages en bois ?
Le choix d’un connecteur ne se fait pas séparément du dimensionnement de la charpente. Le NF DTU 31.1 s’appuie sur l’Eurocode 5 pour le calcul et le dimensionnement des structures en bois.
Quel est l’impact de l’Eurocode 5 et du DTU 31.1 ?
L’Eurocode 5 et le NF DTU 31.1 servent de cadre au calcul des assemblages bois. Cela signifie qu’une pièce métallique ne se choisit pas pour sa seule forme : elle doit correspondre à la charge transmise et à la manière dont l’assemblage travaille réellement.
Ce rappel évite un achat trompeur. Un connecteur très visible et très épais n’est pas automatiquement le bon. Si la fonction est l’appui d’une solive, le sabot reste logique. Si la fonction est l’ancrage d’un poteau, la base dédiée garde l’avantage, même si une autre pièce paraît plus massive.
Comment prendre en compte l’humidité du bois dans les calculs ?
Le DTU 31.1 rapporte les dimensions de calcul de la charpente bois à 12 % d’humidité, quelle que soit la classe de service visée. Cette référence sert à ne pas dimensionner un assemblage sur l’état apparent d’une pièce simplement stockée au sec.
Pour un particulier, la conséquence est concrète : un connecteur s’évalue avec le bois qu’il assemble, pas comme une quincaillerie indépendante. Si le bois bouge, gonfle ou se rétracte, la liaison peut travailler autrement que prévu, même avec une pièce métallique bien choisie sur le papier.
Quels pièges éviter avant d’acheter ?
Le premier piège est de choisir par silhouette de pièce au lieu de choisir par fonction. Le second est de mélanger des métaux incompatibles dans une zone humide. Le troisième est d’ignorer qu’un assemblage corrodé peut perdre de la résistance.
Le piège le plus courant reste le mélange inox et acier au carbone dans le même point de fixation. L’autre erreur fréquente consiste à poser un poteau au plus près du support alors qu’une base adaptée le tient décollé de l’humidité. Enfin, un montage destiné à une terrasse ou à une pergola ne se traite pas comme une liaison intérieure ordinaire.
Si vous ne gardez qu’une règle, gardez celle-ci : choisissez d’abord la pièce selon l’effort à reprendre, puis éliminez sans hésiter toute combinaison de métaux qui peut corroder l’assemblage et lui faire perdre de la capacité de charge.
FAQ
Sabot de charpente ou équerre renforcée ?
Le sabot de charpente convient quand une solive doit être portée en appui dans l’ossature. L’équerre renforcée convient à une jonction d’angle entre éléments de bois. Si la pièce reçoit une charge verticale par appui, le sabot est le choix cohérent.
Comment fixer rapidement des connecteurs métalliques sur le bois ?
La rapidité ne doit pas faire oublier la compatibilité des métaux. Si le connecteur est en acier inoxydable, évitez les fixations en acier au carbone. Le bon raccourci consiste à garder une même logique de métal dans l’assemblage, surtout si l’ensemble peut rester humide.
Une base de poteau est-elle rentable sur une petite structure ?
Une base de poteau devient pertinente dès qu’un poteau vertical doit être ancré sur une fondation et tenu à distance de l’humidité. Même sur un ouvrage modeste, elle répond à un besoin précis que ni un sabot ni une simple équerre ne couvrent correctement.
Faut-il de l’inox pour tous les connecteurs extérieurs ?
L’inox n’est pas une réponse automatique à tous les cas. Ce qui compte est l’environnement corrosif et le mélange éventuel avec d’autres métaux. Un connecteur inox associé à une fixation en acier au carbone crée justement l’une des combinaisons à éviter.
La garantie d’un connecteur suffit-elle pour juger sa tenue dans le temps ?
La garantie commerciale ne remplace pas le bon choix de famille de pièce ni la maîtrise du risque de corrosion. Pour juger la tenue dans le temps, regardez d’abord l’ambiance d’exposition, la cohérence entre connecteur et visserie, puis la fonction exacte de l’assemblage.
