Le caillebotis électroforgé convient bien pour des charges légères en raison d’un choix d’épaisseur plus limité sur le marché, tandis que le caillebotis pressé offre un choix de dimensions et de résistances plus large. Les caillebotis en acier galvanisé bénéficient d’un traitement par immersion dans le zinc fondu pour éviter l’oxydation en extérieur.
Comment choisir entre un caillebotis pressé et un caillebotis électroforgé ?
Le caillebotis pressé est fabriqué par l’emboîtement de plats porteurs entaillés et d’entretoises assemblées sous haute pression. Le caillebotis électroforgé est assemblé par soudure des barres porteuses et transversales. Cette différence de mode d’assemblage en usine modifie le comportement mécanique des panneaux métalliques face aux charges en milieu industriel ou extérieur.
Quelles sont les différences de fabrication ?
Le caillebotis pressé utilise des plats porteurs entaillés qui reçoivent des entretoises fixées sous forte pression pour assurer la liaison mécanique. Le caillebotis électroforgé fait appel à une soudure électrique par fusion directe entre les barres porteuses et les barres transversales, créant un réseau monobloc aux points de croisement.
Quel modèle privilégier selon la charge ?
Le caillebotis pressé offre un choix plus large de dimensions et de résistances que le modèle électroforgé. Le caillebotis électroforgé convient bien pour des charges légères en raison d’un choix d’épaisseur plus limité sur le marché.
Quelles sont les règles de pose pour éviter les erreurs de flèche et de sens porteur ?

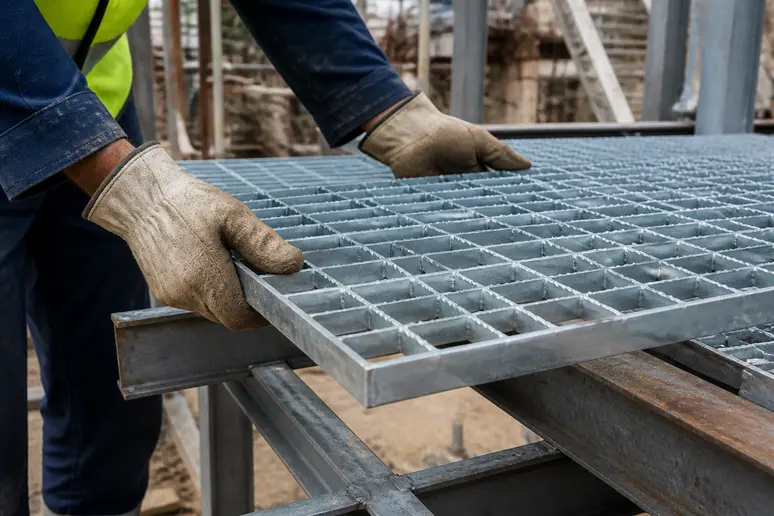

Les barres porteuses du caillebotis doivent toujours être orientées et reposer dans le sens des appuis pour éviter le risque de flèche excessive. Une mauvaise orientation de ces éléments provoque une flexion anormale et compromet la stabilité du plancher métallique sous le trafic.
Comment orienter correctement les barres porteuses ?
Les barres porteuses du caillebotis doivent toujours être orientées et reposer dans le sens des appuis pour éviter le risque de flèche excessive. Ces éléments verticaux reprennent l’effort principal exercé sur le platelage et le transmettent directement à la structure porteuse.
Quelles sont les conséquences d’une mauvaise pose ?
Une inversion des appuis ou un mauvais calage entraîne une déformation permanente du plancher métallique sous le passage de charges ou de piétons. Le respect des appuis garantit la stabilité et évite le basculement des panneaux métalliques.
Comment identifier et gérer la rouille blanche sur l’acier galvanisé neuf ?
Selon la norme de galvanisation à chaud EN ISO 1461, la rouille blanche ne constitue pas à elle seule un motif de réclamation si la couche de zinc sous-jacente protège l’acier. Ce dépôt poudreux blanc apparaît parfois sur l’acier galvanisé neuf lors d’un stockage en milieu confiné et humide avant la mise en service.
La rouille blanche constitue-t-elle un défaut selon la norme ISO 1461 ?
Selon la norme de galvanisation à chaud EN ISO 1461, la rouille blanche ne constitue pas à elle seule un motif de réclamation si la couche de zinc sous-jacente protège l’acier. Le revêtement conserve ses propriétés anticorrosion malgré cette altération visuelle temporaire.
Comment réagir face à l’oxydation superficielle en extérieur ?
Cette efflorescence blanche s’élimine généralement d’elle-même par contact avec l’air extérieur et l’humidité ambiante, qui permettent la formation de la patine de protection définitive. Un brossage léger suffit à nettoyer les traces inesthétiques avant la pose définitive.
Quelles normes respecter pour un caillebotis extérieur PMR et industriel ?
Selon la norme EN ISO 14122-2, les ouvertures maximales d’un platelage de passerelle ne doivent pas excéder 20 mm lorsqu’elles surplombent un lieu de travail. Cette limite technique empêche la chute d’outils ou de petits éléments sur les personnes situées en contrebas.
Quel est l’impact de la norme EN ISO 14122-2 sur les platelages ?
Selon la norme EN ISO 14122-2, les ouvertures maximales d’un platelage de passerelle ne doivent pas excéder 20 mm lorsqu’elles surplombent un lieu de travail. Cette exigence s’applique à l’ensemble des installations industrielles pour garantir la sécurité des opérateurs.

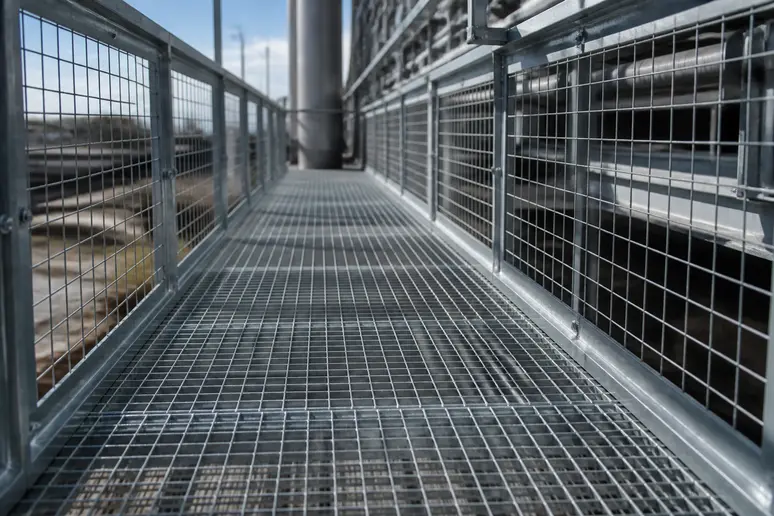

Pourquoi choisir une maille 19×19 mm pour les exigences PMR ?
La maille de sécurité 19×19 mm en caillebotis pressé répond aux exigences PMR et ERP. Les barres porteuses des caillebotis pressés maille 19×19 mesurent généralement 30×2 mm pour supporter les efforts requis.
Comparaison des types de caillebotis selon les contraintes d’installation
| Type de caillebotis | Mode d’assemblage | Niveau de charge admissible | Choix dimensionnel |
|---|---|---|---|
| Pressé | Emboîtement sous haute pression | Élevé à très élevé | Large choix de dimensions |
| Électroforgé | Soudure par résistance | Léger à modéré | Choix d’épaisseur limité |
Le modèle pressé s’impose pour les configurations sur mesure et les charges importantes, tandis que la version électroforgée convient aux usages standardisés à sollicitations modérées. L’analyse des contraintes de la structure porteuse détermine l’espacement requis pour les fixations complémentaires.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Comment calculer le poids du caillebotis en acier soudé ?
Le poids d’un panneau dépend de la section des plats porteurs, de l’épaisseur des profilés et de la densité de la maille choisie pour l’ouvrage.
Caillebotis PMR : comment choisir la maille ?
Il faut retenir une maille de 19×19 mm qui respecte les dimensions maximales pour empêcher le passage des roues de fauteuils ou des talons en ERP.
Comment poser un caillebotis en métal ?
La pose s’effectue en orientant les barres porteuses dans le sens des appuis de la structure, avec des fixations adaptées pour bloquer les mouvements.
Quelle est la durée de vie d’un caillebotis galvanisé ?
L’immersion dans le zinc fondu protège l’acier pendant de nombreuses années en extérieur, selon l’agressivité de l’atmosphère environnante.
Peut-on découper un caillebotis sur place ?
La découpe de mise en longueur est réalisable avec un outillage électroportatif adapté, à condition de traiter les zones de coupe pour préserver la protection.
