Oui, le choix de la nuance d’acier S355 dépend directement de la température de service et de l’épaisseur de la pièce pour écarter tout risque de rupture fragile. Selon la norme NF EN 10025-2, cet acier de construction générale au carbone-manganèse se décline en plusieurs qualités dont la résilience varie de +20 °C à -20 °C.
Pourquoi faut-il adapter la nuance d’acier S355 à la température de service ?
L’acier S355 réagit aux baisses de température par une perte de ductilité qui peut transformer une rupture plastique en rupture fragile soudaine sous contrainte. La température minimale d’utilisation fixe le seuil en dessous duquel la structure risque de céder sans déformation préalable, ce qui impose de sélectionner la résilience adaptée au climat ou au milieu industriel concerné.
Quel est le risque de rupture fragile à basse température ?
Le phénomène de transition ductile-fragile propre aux aciers de construction se manifeste lorsque le thermomètre descend. Sous l’effet du froid, le réseau cristallin limite la mobilité des dislocations, ce qui annule la capacité du matériau à absorber l’énergie d’un choc par déformation. Une pièce soumise à une charge dynamique ou à des tensions résiduelles de soudage casse alors net si sa nuance n’a pas été dimensionnée pour cette plage thermique.
Comment l’Eurocode 3 encadre-t-il le choix de la qualité d’acier ?
Selon l’Eurocode 3 (NF EN 1993-1-10), le choix de la qualité d’acier vis-à-vis de la rupture fragile dépend de l’épaisseur maximale admissible, de la nuance, de la résilience, de la température de référence et du niveau de contrainte. Cette méthode de calcul permet de vérifier si une nuance convient à une charpente exposée au gel ou à un réservoir soumis à des conditions extérieures sévères.
Quelles sont les différences entre les aciers S355JR, S355J0 et S355J2 ?

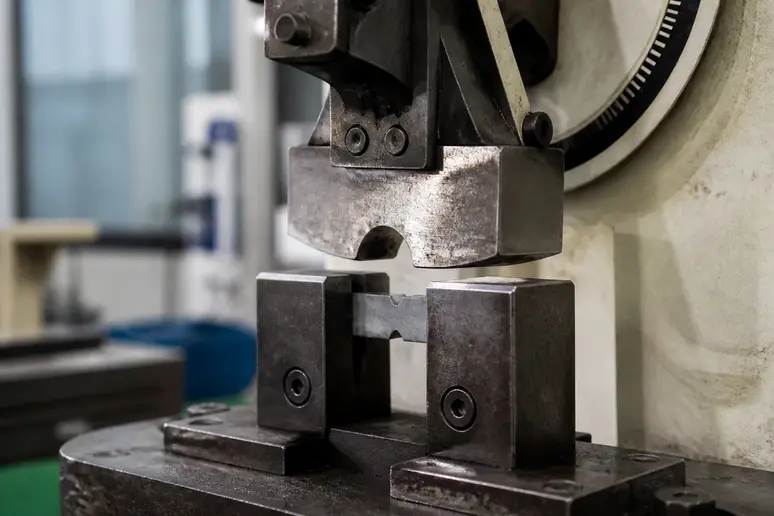

Les nuances S355JR, S355J0, S355J2 et S355K2 partagent les mêmes caractéristiques mécaniques de base mais se distinguent par leur énergie d’impact minimale garantie à des températures d’essai normalisées. Cette désignation indique la capacité du métal à encaisser un choc pendulaire sans rompre selon le protocole de l’essai Charpy-V.
Quelle est l’énergie d’impact exigée pour chaque nuance ?
Pour l’acier S355JR, l’énergie d’impact minimale est de 27 Joules à température ambiante de +20 °C. L’acier S355J0 résiste à une énergie d’impact minimale de 27 Joules à 0 °C. Pour l’acier S355J2, l’énergie d’impact minimale est de 27 Joules à -20 °C, tandis que le S355K2 garantit 40 Joules à -20 °C.
Quelle nuance choisir selon l’environnement climatique ?
Une charpente intérieure ou un élément abrité se contente généralement de la nuance S355JR. Dès que la structure est exposée à des hivers rigoureux en extérieur ou à des ambiances froides, le passage au S355J0 ou au S355J2 devient impératif pour sécuriser les assemblages soudés contre les chocs thermiques et mécaniques.
Comment évolue la limite d’élasticité de l’acier S355 selon l’épaisseur ?
La limite d’élasticité de l’acier S355 diminue progressivement à mesure que l’épaisseur des tôles ou des profilés augmente lors du laminage. Cette baisse s’explique par les vitesses de refroidissement et le taux de corroyage en usine, ce qui oblige le bureau d’études à intégrer cette réduction dans les calculs de structure.
Quelles sont les propriétés mécaniques minimales garanties ?
La limite d’élasticité minimale de l’acier S355 est de 355 MPa pour les produits d’une épaisseur inférieure ou égale à 16 mm. La résistance à la traction de l’acier S355 est comprise entre 470 et 630 MPa pour les épaisseurs de 3 à 100 mm. L’allongement minimal à la rupture de l’acier S355 est de 22 % pour les épaisseurs de 3 à 40 mm.
Quel est l’impact de l’épaisseur sur la baisse de la limite élastique ?
Au-delà de 16 mm d’épaisseur, la valeur de 355 MPa baisse par paliers successifs selon la norme de fabrication. Elle descend à 345 MPa entre 16 et 40 mm, puis à 335 MPa entre 40 et 63 mm. Négliger cette décote lors du dimensionnement d’un profilé lourd conduit à surestimer la capacité de charge réelle de la pièce.

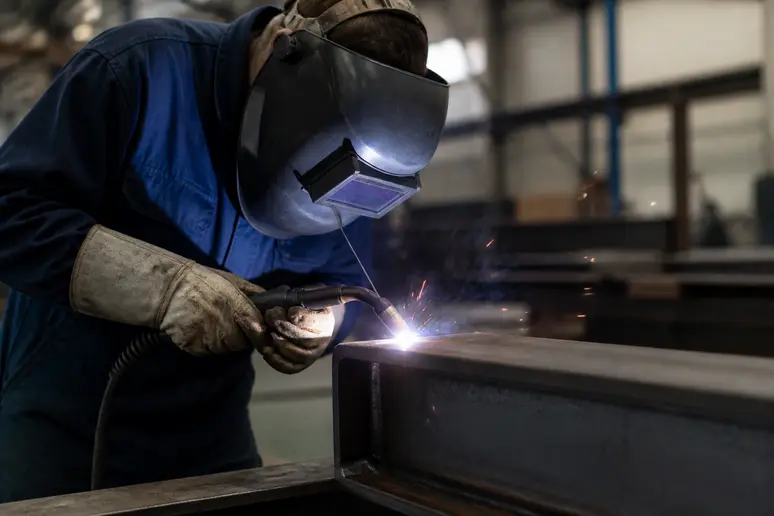

Quelles sont les bonnes pratiques de soudage pour l’acier S355 ?
L’acier S355 dispose d’une bonne soudabilité grâce à une faible teneur en carbone et à un contrôle rigoureux du phosphore et du soufre. Le respect des paramètres d’apport thermique et le choix de l’état de livraison permettent d’éviter la formation de microfissures dans la zone affectée thermiquement.
Comment maîtriser le carbone équivalent et le risque de fissuration ?
Les aciers de structure S355 sont des aciers au carbone-manganèse dont la composition chimique restreint les risques de trempe indésirable lors du refroidissement du cordon. Pour les épaisseurs importantes ou les assemblages bridés, le calcul du carbone équivalent détermine la nécessité d’un préchauffage avant l’opération de soudage afin de limiter les tensions internes.
Quel est l’apport des états de livraison normalisés (+N) ou thermomécaniques (+M) ?
Pour les structures soudées, l’utilisation d’aciers à l’état +N ou +M est recommandée pour réduire le risque de fissures de soudure. Ces procédés d’élaboration affinent la taille du grain cristallin, ce qui améliore simultanément la ténacité à basse température et la résistance mécanique globale du composant assemblé.
Propriétés mécaniques des nuances d’acier S355 selon la norme NF EN 10025-2
Propriétés mécaniques et énergies d’impact des nuances S355 :
| Nuance | Limite d’élasticité Re min (d <= 16 mm) | Résistance à la traction Rm | Température d’essai de résilience | Énergie d’impact minimale (KV) |
|---|---|---|---|---|
| S355JR | 355 MPa | 470 – 630 MPa | +20 °C | 27 J |
| S355J0 | 355 MPa | 470 – 630 MPa | 0 °C | 27 J |
| S355J2 | 355 MPa | 470 – 630 MPa | -20 °C | 27 J |
| S355K2 | 355 MPa | 470 – 630 MPa | -20 °C | 40 J |
Erreurs de mise en œuvre à éviter avec l’acier S355
- Confondre la nuance S355JR et la nuance S355J2 pour une application extérieure en climat froid conduit à installer un acier qui perd sa résilience à -20 °C, augmentant le risque de rupture fragile.
- Oublier d’appliquer la décote de la limite d’élasticité en s’appuyant uniquement sur la valeur de 355 MPa pour des tôles de plus de 16 mm entraîne un sous-dimensionnement des éléments porteurs.
- Négliger le contrôle du carbone équivalent sur des assemblages épais ou fortement bridés provoque l’apparition de microfissures dans le cordon de soudure lors du refroidissement.
- Utiliser un acier brut de laminage standard sans exiger un état de livraison normalisé (+N) ou thermomécanique (+M) sur des structures soumises à de fortes dynamiques altère la sécurité de l’ouvrage.
Quel traitement thermique post-soudure faut-il envisager pour des profilés S355 de forte épaisseur soumis à de lourdes charges ? Cette opération de recuit de relaxation est requise pour éliminer les contraintes résiduelles générées par le dépôt massif de métal d’apport.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
A quoi correspond l’acier S355 ?
L’acier S355 est un acier de construction générale offrant une limite d’élasticité minimale garantie de 355 MPa pour les épaisseurs inférieures ou égales à 16 mm, ce qui le rend plus résistant que le S235 tout en conservant une bonne aptitude au formage.
Quelles sont les différences entre les aciers S355J0, S355J2 et S355JR ?
Ces nuances se différencient par la température à laquelle leur résilience minimale de 27 Joules est testée et garantie, soit respectivement 0 °C pour le J0, -20 °C pour le J2, et +20 °C pour le JR.
Quelle est la différence entre S355J2 et S355K2 ?
La nuance S355J2 garantit une énergie d’impact minimale de 27 Joules à -20 °C, tandis que l’acier S355K2 exige une valeur supérieure de 40 Joules à la même température de -20 °C.
Qu’est-ce que la norme EN 10025-2 ?
La norme européenne EN 10025-2 spécifie les conditions techniques de livraison pour les produits laminés à chaud en aciers de construction non alliés, incluant les compositions chimiques et les propriétés mécaniques de référence.
Pourquoi certaines soudures sur acier S355 se fissurent-elles soudainement ?
Les fissures apparaissent généralement à cause d’un apport thermique inadapté, d’une teneur en carbone équivalent trop élevée sans préchauffage ou d’un choix de nuance insuffisant face à des températures de service négatives.
